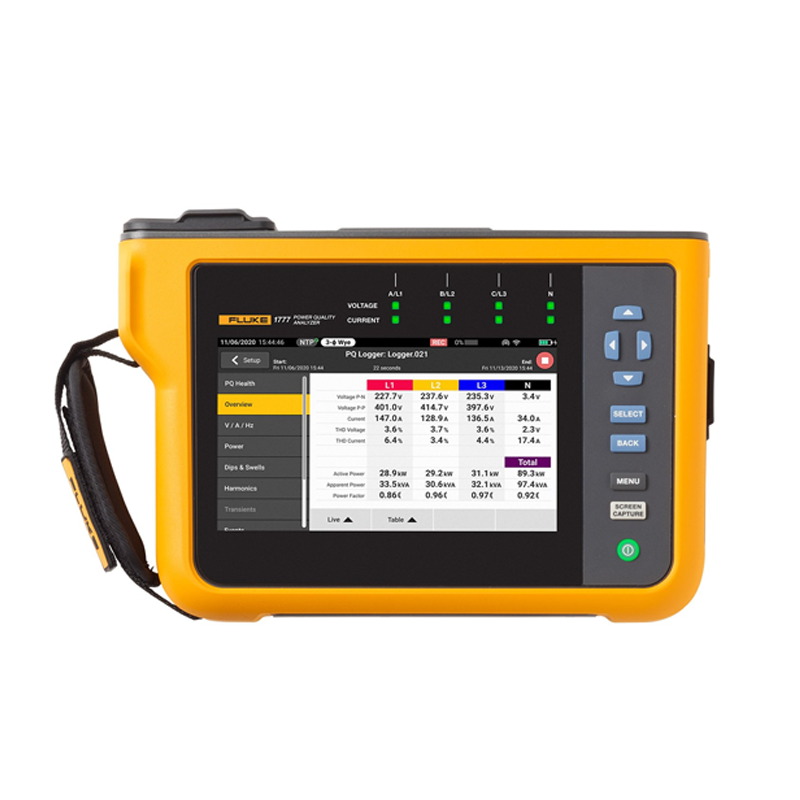

Fluke 1777 三相电能质量分析仪 - 销售/租赁/维修/回收
Fluke 1770 系列 | 顶配 | 1 + 20 MS/s 瞬态 | 50 次谐波 + 超谐波
别称：Fluke 1777、福禄克1777、1777电能质量分析仪、Fluke 1770系列、三相电能质量分析仪、电能质量分析仪
产品简介
福禄克 Fluke 1777 是 1770 系列三相电能质量分析仪，具 1 MS/s 与 20 MS/s 瞬态捕获，瞬态录波 500,000 点，整数谐波至 50 次并支持超谐波与 ELC 能量损耗计算，符合 IEC 61000-4-30 Class A，内置 32 GB microSD。适合电力公司电能质量普查与误跳闸排查。冠汇仪器提供该型号的销售、租赁、维修、回收服务，租赁按月计费，长租更优惠。
技术参数
| 品牌 | Fluke（福禄克） |
|---|---|
| 型号 | 1777 |
| 产品分类 | 电能质量分析仪 |
| 电压/电流通道数 | 电压 4 通道（三相 + 中性，参考 PE，5 个接线端子）；电流 4 通道（三相 + 中性），量程随所接传感器自动选择 |
| 符合标准 | 符合 IEC 61000-4-30 Class A、IEC 62586 PQI-A-PI、EN 50160、IEEE 519、IEC 61000-4-7 Class 1、IEC 61000-4-15 Class F1、IEEE 1459 |
| 谐波次数 | 整数谐波分析至 50 次（h00–h50），间谐波 ih00–ih50；电压相角与电流相角至 h11 |
| 采样率 | 电压与电流同步采样 80 kS/s（50/60 Hz） |
| 闪变测量 | 支持闪变测量，符合 IEC 61000-4-15 Class F1；Pinst/Pst/Plt 量程 0–20，固有精度 5 % |
| 不平衡测量 | 支持电压不平衡与电流不平衡测量，固有精度 ±0.15 % |
| 事件记录 | 事件记录覆盖电压暂降、暂升、中断、快速电压变化、电力线信号、波形偏差与瞬态，以及电流涌流 |

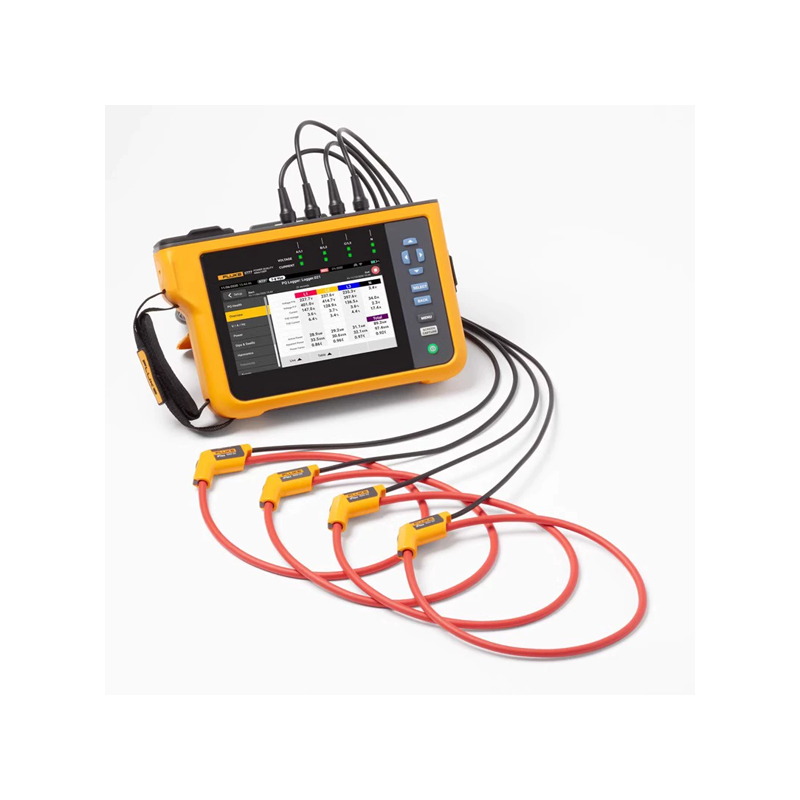

| 电流输入方式 | 电流输入自动匹配所接传感器：支持罗氏线圈（iFlex 柔性探头）与电流钳 |
| GPS同步 | 内置 GPS 模块，MCX 接口可外接 GNSS 天线（GPS/GLONASS）用于数据时间同步 |
| 测量类别 | 测量类别 1000 V CAT III / 600 V CAT IV |
| 最大输入电压 | 最大输入电压 1000 V rms / 1000 V dc（峰值 1700 V） |
| 标称电压范围 | 标称电压范围：星形与单相 50 V–1000 V；三角形 100 V–1000 V；IEC 61000-4-30 Class A 合规标称电压 100 V–690 V |
| 电压输入阻抗 | 电压输入阻抗：相间与相中之间 10 MΩ，相-保护地与中性-保护地之间 5 MΩ |
| 电压带宽 | 电压带宽 DC 至 30 kHz（电能质量测量，不含瞬态） |
| 电压分辨率 | 电压 24 位同步采样 |
| 交流电流量程 | 交流电流量程随所配传感器而定：iFlex1500 1 A–1500 A、iFlex3000 3 A–3000 A、iFlex6000 6 A–6000 A、i40s-EL 电流钳 40 mA–40 A、i400s-EL 电流钳 4 A–400 A |
| 直流电流量程 | 直流电流测量需另配 Fluke 直流电流钳 |
| 电流带宽 | 电流带宽 DC 至 30 kHz |
| 电流分辨率 | 电流 24 位同步采样 |
| 电流输入阻抗 | 电流输入阻抗 11 kΩ |
| 辅助输入 | 辅助输入 2 路；直接输入范围 0 V dc 至 ±10 V dc 或 0 V 至 1000 V dc，输入阻抗 2.92 MΩ；标定方式 mx + b（增益与偏置）可配置，显示单位可配置（最多 8 字符） |
| 输入工频范围 | 输入工频范围：DC 及 50/60 Hz ±15 %（42.5–57.5 Hz、51–69 Hz） |
| 接线拓扑 | 支持单相、单相 IT、分相、三相三角形、三相星形 IT、三相 Aron/Blondel（二元件三角形）、三相开腿三角形、三相高腿三角形共 8 种接线拓扑 |
| 实时时钟精度 | 实时时钟精度：内部 3 ppm（约 0.26 秒/天、8 秒/月）；NTP 典型 < 0.1 秒（相对 UTC，取决于网络时延）；GPS < 1 毫秒（相对 UTC） |
| 趋势记录间隔 | 趋势记录间隔可选：1 秒、3 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟 |
| 平均间隔（最小/最大值） | 最小/最大值平均间隔：电压与电流为 ½ 周波有效值（50 Hz 时 20 ms、60 Hz 时 16.7 ms）；辅助输入与功率为 200 ms |
| 间谐波次数 | 间谐波分析至 50 次（ih00–ih50），给出相对基波百分比与有效值 |
| 总谐波失真（THD）计算口径 | 总谐波失真（THD）按最多 50 次谐波计算，具体取决于所选电能质量标准 |
| 谐波测量方法 | 谐波按 IEC 61000-4-7 的分组、子分组与单次谐波三类口径测量，随所选电能质量标准自动选择，也可由用户配置 |
| 电力线信号测量 | 电力线信号测量支持 2 个频点，范围 110 Hz – 3000 Hz |
| 触发录波 | 触发录波包含：电压与电流半周波有效值 10 秒；电压与电流波形 10/12 周波；电力线信号 200 ms 有效值至 120 秒；瞬态波形 1 MS/s 或 20 MS/s、500,000 点 |
| 电压测量精度 | 电压固有精度 ±(0.04 % + 0.004 %)（1000 V 量程、分辨率 0.1 V），符合 IEC 61000-4-30 Class A |
| 电压暂降/暂升精度 | 电压暂降与暂升精度 0.2 % 标称电压 |
| 电压谐波/间谐波精度 | 电压谐波/间谐波精度：≥1 % 标称电压时为 ±2.5 % 读数；<1 % 标称电压时为 ±0.025 倍标称电压 |
| 电流测量精度 | 电流精度随所配传感器而定：iFlex1500 ±(1 % + 0.02 %)、iFlex3000 ±(1 % + 0.03 %)、iFlex6000 ±(1.5 % + 0.03 %)、i40s-EL 钳 ±(0.7 % + 0.02 %)、i400s-EL 钳 ±(0.7 % + 0.1 %)、80i-2010s 交直流钳 ±(0.8 % + 0.2 %) |
| 频率精度 | 频率测量精度 ±0.01 Hz（范围 42.5–69 Hz，分辨率 0.001 Hz） |
| 相位精度（电压对电流） | 电压对电流相位精度：直接输入 ±0.2°；经电流钳 ±1° |
| 接口（以太网） | 以太网接口 1 Gbit/s 1000BASE-T |
| 接口（USB-A） | USB-A 接口（USB 2.0 高速），用于 U 盘传输测量数据与固件更新，最大供电电流 500 mA |
| 接口（USB-C） | USB-C 接口：USB 2.0 高速用于向 PC 下载数据；可作分析仪辅助供电（需支持 9 V 1.8 A 的 PD 2.0 及以上电源）；USB 3.0 超速用于 USB-C 闪存盘，最大供电电流 900 mA |
| 接口（WiFi/BLE 模块） | WiFi/BLE 模块支持 802.11ac 2.4 GHz / 5 GHz（可同时作接入点与客户端），蓝牙 5.0/BLE；天线分内置与外接两种 |

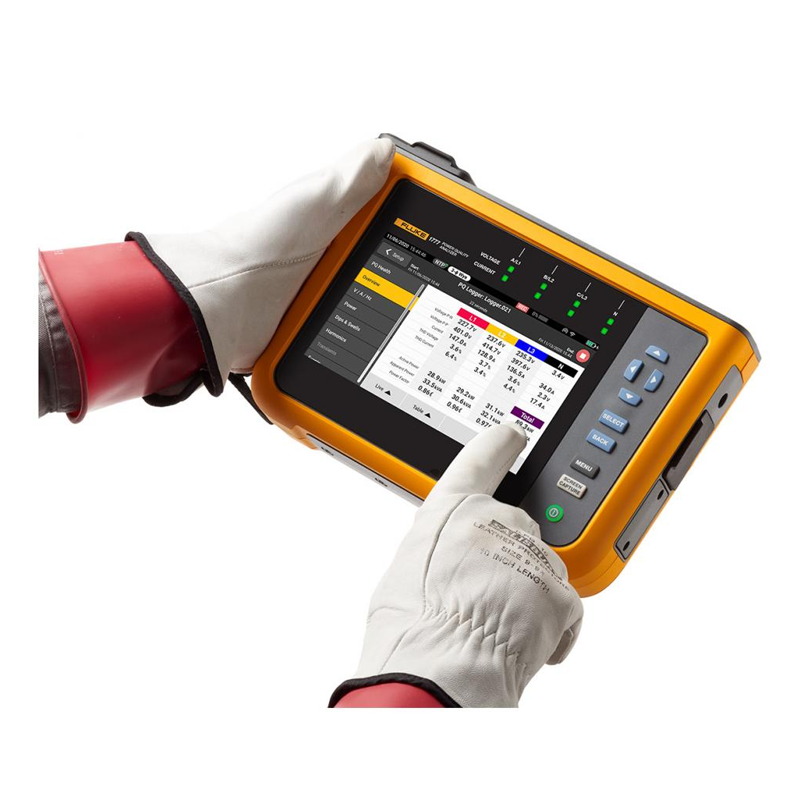

| 显示屏 | 7 英寸 TFT 彩色触控屏，1024 × 600 像素，电容触控支持戴 PPE 手套操作（至 1000 V ARC 4 等级） |
| 外形尺寸 | 外形尺寸（长 × 宽 × 高）28.0 cm × 19.0 cm × 6.2 cm |
| 工作温度范围 | 工作温度范围 −10 °C 至 50 °C |
| 储存温度范围 | 储存温度范围 −20 °C 至 60 °C；官方建议存放于 15 °C 至 30 °C |
| 工作湿度 | 工作湿度（IEC 60721-3-3: 3K5 修正）：−10 °C 至 30 °C 时 ≤95 %（无凝露或结冰）；35 °C 时 70 %；40 °C 时 55 %；50 °C 时 35 % |
| 海拔 | 工作海拔 2000 m；2000 m 至 4000 m 需降额使用；储存海拔 12 000 m |
| 防护等级 | 防护等级：装上防护盖时 IP50（IEC 60529，类别 2 外壳），取下防护盖时 IP20 |
| 振动 | 振动要求 IEC 60721-3-3 / 3M2 |
| 电磁兼容（EMC） | 电磁兼容：IEC 61326-1 工业环境、CISPR 11 Group 1 Class A、韩国 KCC Class A、美国 FCC 47 CFR 15 subpart C |
| 安全（通用） | 符合 IEC 61010-1，污染等级 2 |
| 安全（测量类别） | 测量安全类别符合 IEC 61010-2-030：CAT IV 600 V、CAT III 1000 V |
| 供电电压范围 | 可直接由被测回路取电，供电电压范围 100 V–600 V（−15 %/+10 %，即 85 V–660 V） |
| 功耗 | 最大功耗 40 VA；最大空载功耗 <0.6 W；效率 ≥78 %（随输入电压而定） |
| 电池充电时间 | 后备电源充电时间 8 小时，关机状态下 3 小时；BP1770 锂离子（3.65 V，14.6 Wh） |
| 瞬态捕获 | 支持 8 kV 高速电压瞬态捕获，采样率 1 MS/s 与 20 MS/s |
| 瞬态采样率 | 瞬态采样率 1 MS/s 与 20 MS/s（8 kV 量程） |
| 瞬态带宽 | 瞬态带宽 DC 至 1 MHz |
| 瞬态触发方式 | 瞬态触发采用可调电平，对高于 1.5 kHz 的高频分量触发 |
| 瞬态分辨率 | 瞬态 14 位同步采样 |
| 瞬态录波点数 | 瞬态波形录波 500,000 点（1 MS/s 或 20 MS/s） |
| 超谐波测量 | 支持超谐波测量：2–9 kHz 以 200 Hz 分箱、9–30 kHz 以 2 kHz 分箱，给出电压与电流有效值 |
| 数据存储 | 随机内置 32 GB microSD 存储卡 |
| 存储容量（记录会话） | 存储容量约为 10 个记录会话，每个会话 8 周、1 分钟间隔并含 100 个事件；实际会话数与记录时长取决于用户设置 |
| 能量损耗计算（ELC） | 具备能量损耗计算（ELC）模式，可逐项量化传输损耗、无功损耗、不平衡损耗、畸变功率与中性线损耗 |
| 官方应用能力（逐型号） | 官方列示应用：能源普查与负载测试、谐波普查、误跳闸排查、电力公司电能质量普查、瞬变导致的设备故障排查 |
| 重量 | 主机重量 2.1 kg |
核心功能
- 8 kV 高速电压瞬态捕获，1 MS/s 与 20 MS/s 双采样率
- 瞬态波形录波 500,000 点，瞬态带宽 DC 至 1 MHz
- 整数谐波至 50 次（h00–h50）并支持 2–9 kHz / 9–30 kHz 超谐波
- 具备 ELC 能量损耗计算，逐项量化传输、无功、不平衡与中性线损耗
- 符合 IEC 61000-4-30 Class A、EN 50160、IEEE 519
- 随机内置 32 GB microSD 存储卡，7 英寸触控屏支持戴 PPE 手套操作
应用领域
能源普查与负载测试
谐波普查
误跳闸排查
电力公司电能质量普查
瞬变导致的设备故障排查
适用行业
电力系统
工业制造
建筑电气
新能源
第三方检测
设备状态
全新设备
全新设备，未投入使用。
二手设备
二手设备，经专业检测与校准，性能达标，成色以实物为准。
常见问题
1777 与 1775 的差别在哪？
主要差在瞬态能力与存储：1777 在 1 MS/s 之外另具一路 20 MS/s 采样通道，瞬态波形录波 500,000 点（1775 为 25,000 点），并随机内置 32 GB microSD 存储卡。两款在谐波（h00–h50 + 超谐波）、ELC 能量损耗计算、Class A 合规口径与测量精度上一致。
1777 的瞬态采样能抓多快的信号？
1777 支持 8 kV 高速电压瞬态捕获，采样率 1 MS/s 与 20 MS/s，瞬态带宽 DC 至 1 MHz，瞬态分辨率 14 位，采用可调电平触发（对高于 1.5 kHz 的高频分量触发），单次录波 500,000 点，面向雷击冲击、高频开关瞬态这类极短事件的波形分析。
1777 的谐波与 ELC 能力如何？
整数谐波分析至 50 次（h00–h50）并含间谐波 ih00–ih50；超谐波按 2–9 kHz（200 Hz 分箱）与 9–30 kHz（2 kHz 分箱）测量。ELC 能量损耗计算可逐项量化传输损耗、无功损耗、不平衡损耗、畸变功率与中性线损耗。
测量数据怎么导出？
可通过千兆以太网、USB-C、USB-A 与 WiFi/BLE 模块导出：USB-C 可作分析仪辅助供电（需 9 V 1.8 A PD 2.0 及以上电源），USB-A 与 USB-C 最大供电电流分别为 500 mA 与 900 mA。内置 GPS 模块配 MCX 接口可外接 GNSS 天线做时间同步，实时时钟内部精度 3 ppm。
