Keysight E5071C 矢量网络分析仪 - 销售/租赁/维修/回收
产品简介

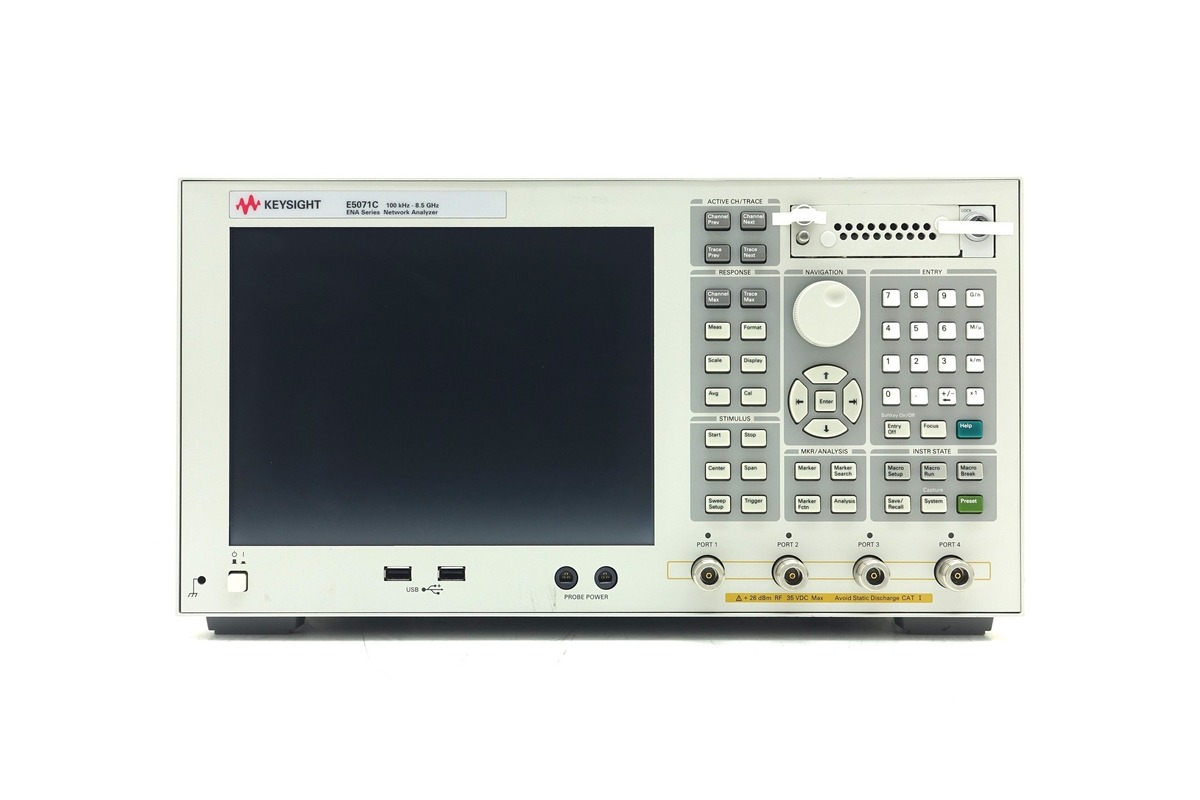

Keysight 是德科技 E5071C 是 ENA 系列矢量网络分析仪的前代主力机型，频率覆盖 9 kHz 至 20 GHz，支持 2 端口与 4 端口配置，用于射频器件与模块的 S 参数测量。官方最后订购日为 2021-05-31，后继机型为 E5080B（最高 53 GHz），两者 SCPI 代码兼容，原有测试程序可迁移。
性能方面：4 GHz 动态范围 123 dB、20 GHz 可达 96 dB（10 Hz IFBW），迹线噪声小于 0.004 dB rms（70 kHz IFBW），IF 带宽 10 Hz 至 1.5 MHz，完成 1601 点全 2 端口校准测量约 41 ms（典型值），温度稳定性 0.005 dB/°C；显示为 10.4 英寸彩色 LCD。
E5071C 的型号编码同时决定频率范围、端口数与是否内置偏置 T：无偏置 T 的 2 端口机型（如 E5071C-240/-260/-280）起始频率 9 kHz；内置偏置 T 的机型型号末位为 5（如 -245/-265/-285/-2D5/-2K5），起始频率为 100 kHz（4.5/6.5/8.5 GHz 档）或 300 kHz（14/20 GHz 档）。偏置 T 用于有源器件的直流偏置，出厂后不可加装，需在选型阶段一次确定。
接口提供 LAN、USB 与 GPIB（IEEE-488），GPIB 为标配（后继 E5080B 的 GPIB 为选件）。选件覆盖高稳定度时基（-1E5）、可移动硬盘（-017）、频率偏置模式（-008，用于混频器与变频器件测试）、时域分析（-010）与增强型时域分析（-TDR，为 -010 的超集）、校准向导（-014）等；配 E5092A 可配置多端口测试装置可扩展更多测试端口。
冠汇仪器提供该型号的全新/二手设备销售、租赁（按月计费，长租更优惠，不接受按天短租）、维修、回收服务。
技术参数
| 品牌 | Keysight（是德科技） |
|---|---|
| 型号 | E5071C |
| 产品分类 | 矢量网络分析仪（ENA 系列） |
| 频率范围 | 9 kHz – 20 GHz（取决于频率选件，见下方选件栏） |
| 端口配置 | 2 端口 / 4 端口（取决于选件） |
| 动态范围 | >123 dB（典型；4 GHz 达 123 dB，20 GHz 96 dB @ 10 Hz IFBW） |
| 迹线噪声 | < 0.004 dB rms（70 kHz IFBW） |
| IF 带宽 | 10 Hz – 1.5 MHz |
| 测量速度 | 1601 点 + 全 2 端口校准 41 ms（典型） |
| 温度稳定性 | 0.005 dB/°C |
| 显示 | 10.4 英寸彩色 LCD |
| 接口 | LAN / USB / GPIB（IEEE-488）；GPIB 为标配（E5080B 为选件） |
| 内置偏置 T | 型号末位为 5 的机型内置（-245/-265/-285/-2D5/-2K5） |
| 多端口扩展 | 支持 E5092A 可配置多端口测试装置 |
| 频率选件 · 9 kHz 起（无偏置 T） | E5071C-240 4.5 GHz/2 口 · -440 4.5 GHz/4 口 · -260 6.5 GHz/2 口 · -460 6.5 GHz/4 口 · -280 8.5 GHz/2 口 · -480 8.5 GHz/4 口 |
| 频率选件 · 100 kHz 起（内置偏置 T） | E5071C-245 4.5 GHz/2 口 · -445 4.5 GHz/4 口 · -265 6.5 GHz/2 口 · -465 6.5 GHz/4 口 · -285 8.5 GHz/2 口 · -485 8.5 GHz/4 口 |
| 频率选件 · 14 / 20 GHz（内置偏置 T） | E5071C-2D5 14 GHz/2 口 · -4D5 14 GHz/4 口 · -2K5 20 GHz/2 口 · -4K5 20 GHz/4 口 |
| 时基选件 | -1E5 高稳定度时基（温漂更小）/ -UNQ 标准稳定度时基 |
| 硬盘选件 | -017 可移动硬盘 / -019 标准硬盘 |
| 软件 / 测量选件 | -008 频率偏置模式 · -010 时域分析 · -TDR 增强型时域分析（含 TDR/TDT）· -790 测量向导助手 · -014 校准向导 |
| 机架 / 把手选件 | -1CM 机架安装套件 · -1CN 前把手套件 · -1CP 机架 + 前把手套件 |
| 外部设备选件 | -810 外接键盘 · -820 外接鼠标 |
| 校准证书选件 | -1A7 ISO 17025 校准证书 · -A6J ANSI Z540 校准证书 |
| 官方状态 | 已停产（最后订购日 2021-05-31）；后继机型 E5080B（最高 53 GHz），SCPI 代码兼容 |
| 与 E5080B 对照 | 频率 20 → 53 GHz；动态范围 @4 GHz 123 → 140 dB、@20 GHz 96 → 126 dB；迹线噪声 0.003 → 0.0015 dB rms；IF 带宽 1.5 → 15 MHz |
核心功能
- 频率覆盖 9 kHz – 20 GHz，支持 2 端口与 4 端口配置
- 4 GHz 动态范围 123 dB，20 GHz 达 96 dB（10 Hz IFBW）
- 迹线噪声 < 0.004 dB rms（70 kHz IFBW），温度稳定性 0.005 dB/°C
- 1601 点全 2 端口校准测量 41 ms（典型）
- IF 带宽 10 Hz – 1.5 MHz
- 接口提供 LAN / USB / GPIB（IEEE-488），GPIB 为标配
- 型号末位 5 的机型内置偏置 T（-245/-265/-285/-2D5/-2K5），用于有源器件直流偏置
- 支持 E5092A 可配置多端口测试装置扩展端口数
- 与后继机型 E5080B SCPI 代码兼容，原有测试程序可迁移
