Rohde & Schwarz 罗德与施瓦茨

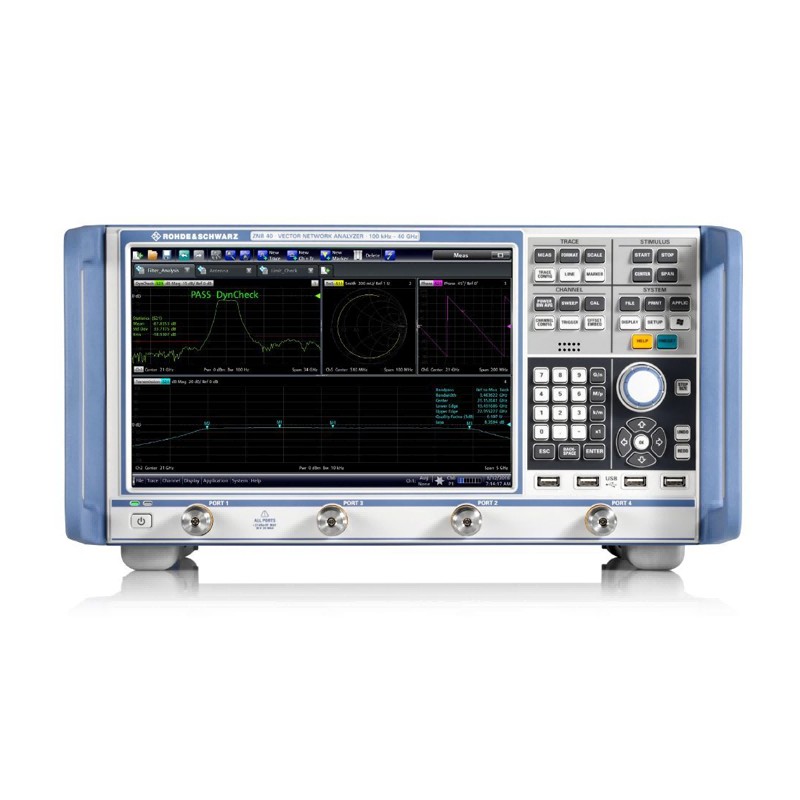

R&S ZNB40 矢量网络分析仪 - 销售/租赁/维修/回收
100 kHz（或 10 MHz）– 40 GHz | 2 端口（含高输出功率型）或 4 端口 | 2.92 mm(m) | 动态范围 ≤140 dB
别称：ZNB40、R&S ZNB40、罗德与施瓦茨ZNB40、罗德ZNB40、ZNB40矢量网络分析仪、ZNB40网络分析仪
产品简介
R&S ZNB40 是 ZNB 系列覆盖至 40 GHz 的机型，频率范围 100 kHz（或 10 MHz）– 40 GHz，提供 2 端口（含高输出功率型）与 4 端口配置，测试端口为 2.92 mm 阳头（2.92 mm(m)），特性阻抗 50 Ω。
动态范围在 500 MHz – 20 GHz 典型可达 135 dB，30 – 40 GHz 高段优于 110 dB，适合毫米波 FR2 前段与 Ka 波段器件的宽带测量。输出功率 >+13 dBm（典型 +15 dBm），可选高输出功率配置以应对有源器件驱动需求。
与 ZNB 系列其余型号共享同一平台：IF 带宽 1 Hz – 1 MHz（选件至 10 MHz）、每迹线测量点数 2 – 100,001、扫描时间 4 ms（401 点）、12.1 英寸触摸屏，接口为 LAN、GPIB、USB、数字 I/O 与 RFFE GPIO，配合开关矩阵可扩展至 48 端口。
ZNB40 位于系列 20 GHz 与 43.5 GHz 两档之间，是毫米波 FR2 前置频段的常用覆盖档位。
冠汇仪器提供 ZNB40 的销售、租赁（按月计费，长租更优惠，不接受按天短租）、维修与回收服务。
技术参数
| 型号 | ZNB40 |
|---|---|
| 所属系列 | R&S ZNB 矢量网络分析仪系列 |
| 频率范围 | 100 kHz（或 10 MHz）– 40 GHz |
| 测试端口 | 2 端口（含高输出功率型）或 4 端口 |
| 连接器 | 2.92 mm(m) |
| 阻抗 | 50 Ω |
| 动态范围 | >110 dB（30 – 40 GHz）至 135 dB 典型（500 MHz – 20 GHz） |
| 迹线噪声 | <0.004 dB RMS（10 kHz IF BW） |
| 输出功率 | >+13 dBm（典型 +15 dBm），电子可调 >90 dB |
| 功率扫描范围 | 98 dB |
| IF 带宽 | 1 Hz – 1 MHz（选件至 10 MHz） |
| 每迹线测量点数 | 2 – 100,001 |
| 扫描时间 | 4 ms（401 点） |
| 温度稳定性 | 典型 0.01 dB/°C |
| 显示 | 12.1 英寸触摸屏 |
| 接口 | LAN、GPIB、USB、数字 I/O、RFFE GPIO |
| 多端口扩展 | 配开关矩阵可扩展至 48 端口 |
| 内部信号源 | 4 端口机型带两个独立内部信号源（-B2 选件） |
| 订货号 | 以官方选型配置器为准 |
| 尺寸 / 重量 | 461 × 240 × 351 mm（参考系列机型） |
| 常用选件 | ZNB-K2 时域 TDR、ZNB-K210 EAZY 去嵌（IEEE 370）、ZNB-K4 变频（混频器）测量、ZNB-K14 互调测量、ZNB-K50(P) 实时不确定度分析（METAS VNA Tools）、ZNB-K230 智能夹具去嵌（SFD）、ZNB-B4 精密频率参考 |
| 在售状态 | 官方在产 |
核心功能
- 100 kHz（或 10 MHz）– 40 GHz 频率覆盖
- 2 端口（含高输出功率型）或 4 端口配置，2.92 mm(m) 测试端口，50 Ω 阻抗
- 动态范围：>110 dB（30 – 40 GHz）至 135 dB 典型（500 MHz – 20 GHz）
- 迹线噪声低于 0.004 dB RMS（10 kHz IF BW）
- 输出功率 >+13 dBm（典型 +15 dBm），电子可调 >90 dB
- IF 带宽 1 Hz – 1 MHz（选件至 10 MHz），每迹线 2 – 100,001 点
- 12.1 英寸触摸屏，扫描时间 4 ms（401 点）
- LAN / GPIB / USB / 数字 I/O / RFFE GPIO 接口，可扩至 48 端口
- 4 端口机型内置两个独立内部信号源（-B2 选件）
应用领域
毫米波 FR2 前段器件测试
Ka 波段组件表征
航天与国防微波器件测量
40 GHz 以下高频电缆 / 转接器测试
毫米波有源器件增益测量
适用行业
通信设备
半导体
航空航天
国防军工
高校与科研
电子制造
设备状态
全新设备
全新设备，未投入使用，含包装及随机附件。
二手设备
二手设备，经专业检测与校准，性能达标，成色以实物为准。
常见问题
ZNB40 有高输出功率版本吗？
有。ZNB40 提供含高输出功率型的 2 端口配置，另有 4 端口配置可选，按被测器件对驱动功率的需求选择即可。
ZNB40 能覆盖到多少频率？
ZNB40 的频率范围为 100 kHz（或 10 MHz）至 40 GHz，覆盖毫米波 FR2 前段与 Ka 波段等常用高频段。
