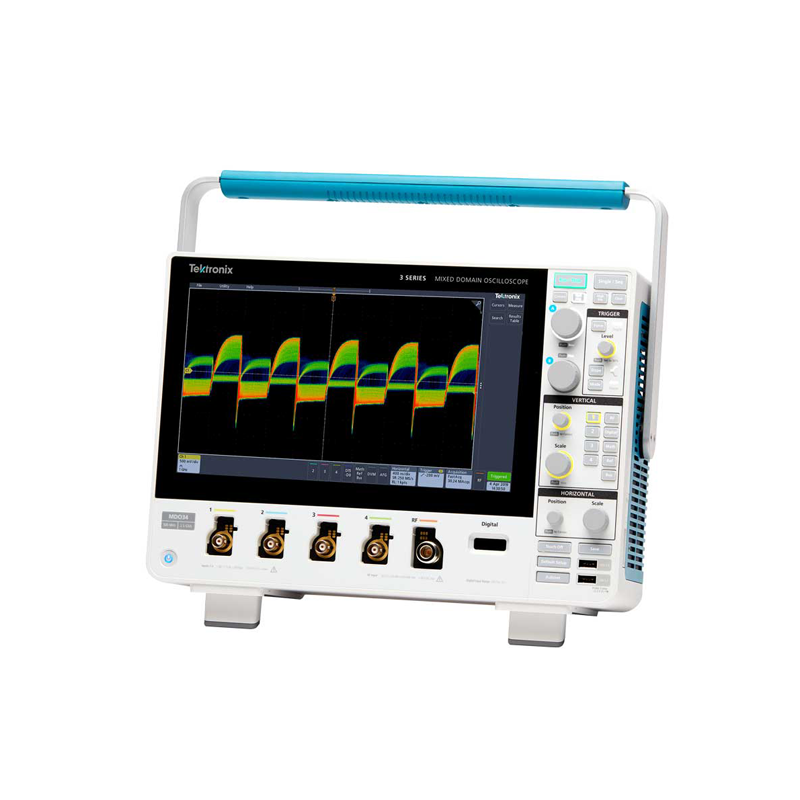

Tektronix MDO34 混合域示波器 - 销售/租赁/维修/回收
Tektronix 3 系列 MDO | 4 通道 | 100 MHz–1 GHz | 11.6″ 触控 | 六合一
别称：MDO34、Tektronix MDO34、泰克MDO34、3系列MDO、混合域示波器、MDO3000替代
产品简介
泰克 Tektronix MDO34 是 3 系列 MDO 混合域示波器，4 通道，带宽 100 MHz–1 GHz 五档可选。采样率 2.5 GS/s，记录长度 10 M 点，11.6 英寸触控屏。内置 9 kHz–1 GHz 频谱分析仪（SUP3-SA1 注册后免费启用），适合嵌入式调试与射频模块的时频域联测。冠汇仪器提供该型号的销售、租赁、维修、回收服务，租赁按月计费，长租更优惠。
技术参数
| 品牌 | Tektronix（泰克） |
|---|---|
| 型号 | MDO34 |
| 产品分类 | 混合域示波器 |
| 所属系列 | Tektronix 3 系列 MDO |
| 模拟通道 | 4 |
| 带宽 | 100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz（订货时选定） |
| 采样率 | 2.5 GS/s（所有通道）；1 GHz 档位下 1–2 通道 5 GS/s |
| 记录长度 | 10 M 点（所有通道） |
| 垂直分辨率 | 8 位（Hi Res 模式 11 位） |
| 上升时间 | 3.5 ns（100 MHz 档） |
| 波形捕获率 | FastAcq >280,000 wfms/s（1 GHz 档）/ >230,000 wfms/s（100–500 MHz 档） |
| 时基范围 | 1 ns/div–1000 s/div（≤500 MHz 档）；400 ps/div–1000 s/div（1 GHz 档） |
| 显示屏 | 11.6 英寸（295 mm）TFT LCD，1920×1080，电容式触摸屏 |
| 内置频谱分析仪 | 9 kHz–1 GHz（SUP3-SA1，注册后免费启用）；选配 3-SA3 可扩至 9 kHz–3 GHz |
| 频谱性能 | RBW 20 Hz–150 MHz（1-2-5 序列）；DANL 最低 < −136 dBm/Hz |
| 数字通道选件 | 3-MSO：16 路（主采集 500 MS/s，MagniVu 8.25 GS/s），含 P6316 逻辑探头 |
| 任意函数发生器选件 | 3-AFG：50 MHz，13 种预定义波形 + 任意波 |
| 数字万用表 / 频率计 | SUP3-DVM：4 位 AC RMS / DC / AC+DC RMS、5 位频率（注册后免费） |
| 触发类型 | 边沿、脉宽、矮波、逻辑、建立/保持、超时、顺序（B 触发）、视频、串行协议 |

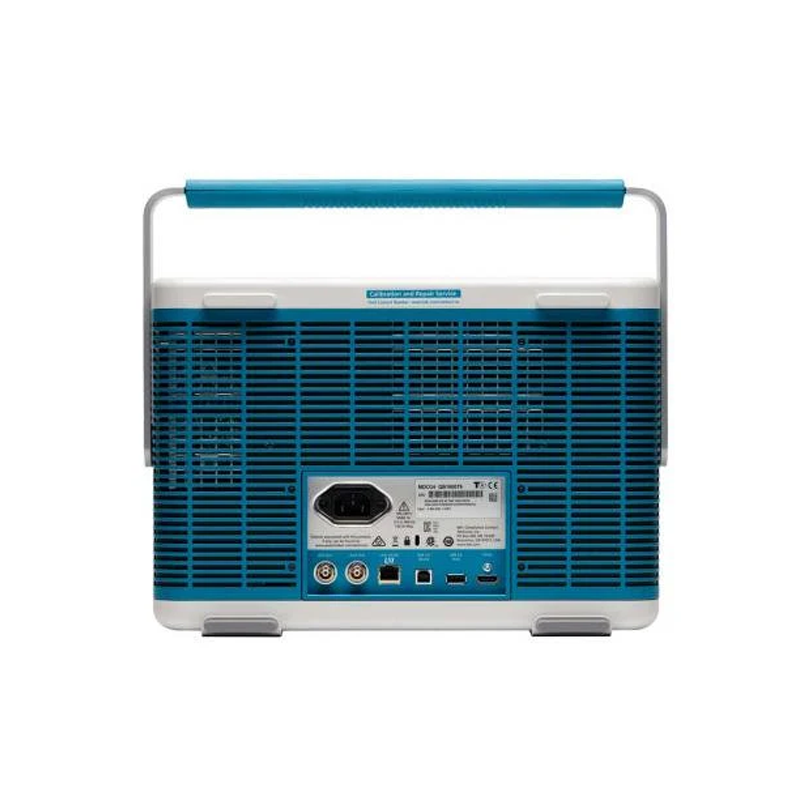

| 接口 | USB 2.0 主机/设备口、LAN（LXI Core 2011）、HDMI；无内置 GPIB（需 TEK-USB-488 适配器） |
| 供电 | 100–240 V，50/60 Hz；功耗最大 130 W |
| 尺寸 | 252 (H) × 370 (W) × 148.6 (D) mm |
| 重量 | 5.31 kg（1 GHz 配置净重）；运送重量 7.89 kg |
| 工作温度 | −10 °C ~ +55 °C（非工作 −40 °C ~ +71 °C） |
| 状态 | 在售（在产） |
核心功能
- 4 个模拟通道，带宽 100 MHz–1 GHz 五档可选
- 所有通道 2.5 GS/s 采样率、10 M 点记录长度；1 GHz 档位下 1–2 通道可达 5 GS/s
- 内置 9 kHz–1 GHz 频谱分析仪（SUP3-SA1 注册后免费启用），可选 3 GHz，时域频域一台机器完成
- 可加装 16 路数字通道（3-MSO）与 50 MHz 任意函数发生器（3-AFG），组成六合一调试平台
- 11.6 英寸 1920×1080 电容触摸屏，FastAcq 波形捕获率最高 >280,000 wfms/s
- 8 位垂直分辨率（Hi Res 模式 11 位）；LAN（LXI Core 2011）与 USB 接口
应用领域
嵌入式系统软硬件联合调试
电源与开关变换器的时频域联合分析
射频模块与天线的频谱观测、干扰排查
串行总线（I²C / SPI / CAN / UART）触发与解码
数字与模拟混合信号电路的时序验证
EMI 预测试与故障诊断
适用行业
嵌入式研发
通信与射频
汽车电子
工业控制
教育科研
设备状态
全新设备
全新设备，未投入使用。
二手设备
二手设备，经专业检测与校准，性能达标，成色以实物为准。
常见问题
MDO32 和 MDO34 有什么区别？
主要区别是模拟通道数：MDO32 为 2 通道，MDO34 为 4 通道。带宽、采样率、记录长度、频谱分析仪能力与可选选件一致，带宽均为 100 MHz–1 GHz 五档可选。选型时按需要同时观测几路信号判断即可。
机型的带宽以后能自己升级到更高档吗？
订货时可直接选定带宽档位；已购入的机器带宽也能升级，具体方案与费用可联系我们确认。
频谱分析仪是开机就能用吗？
硬件能力内置，但 9 kHz–1 GHz 频谱分析仪需要注册获取 SUP3-SA1 授权后启用，数字万用表与频率计（SUP3-DVM）同理。需要 3 GHz 频段则要加装 3-SA3 硬件选件。
MDO32 / MDO34 与 MDO3000、MDO4000C 是什么关系？
3 系列 MDO 是 MDO3000 的官方替代线（MDO3000 官方已标注供应有限）；MDO4000C 已停产，官方替代为 4 系列 MSO。3 系列介于两者之间：11.6 英寸触控屏、9 kHz–1 GHz 频谱能力、带宽最高 1 GHz 且 ≤500 MHz 档位支持现场升级。
这两款可以租赁吗？
可以。冠汇仪器提供销售、租赁、维修、回收四项服务，租赁按月计费、长租有优惠。二手机型的成色与已装选件（带宽、3-MSO、3-AFG、3-SA3）对价格影响较大，询价时说明所需带宽与选件，报价会更准确。
