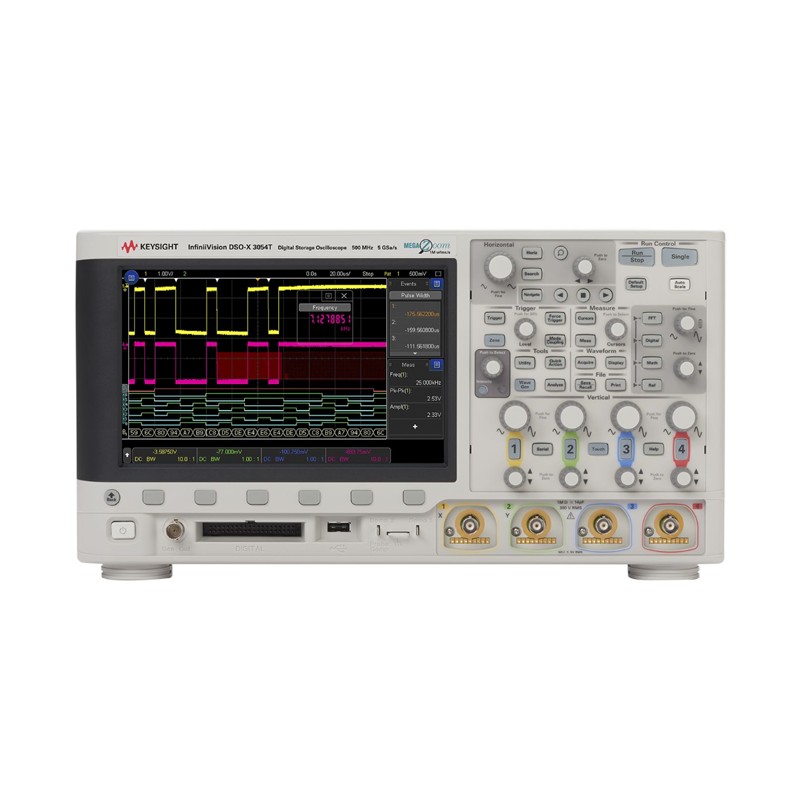

Keysight DSOX3054T 数字示波器
产品简介
Keysight 是德科技 DSOX3054T 属于 3000T X 系列中端台式示波器，带宽 500 MHz、4 个模拟通道，半通道工作时采样率 5 GSa/s、四通道同时开为 2.5 GSa/s，存储深度 4 Mpts（半通道）/ 2 Mpts（全通道），标配分段内存。8.5 英寸电容触控屏配 Zone Touch Trigger 区域触摸触发——在屏幕上画一个框就能圈定触发区域，抓偶发毛刺和异常脉冲比传统边沿触发快得多。波形更新率超过 1,000,000 wfms/s，是同价位里捕获偶发异常能力较强的一档。
垂直分辨率 8 bit，平均模式下可到 12 bit；输入阻抗 1 MΩ / 50 Ω 可切，灵敏度 1 mV–5 V/div。标配 500 MHz 无源探头、高级数学运算和集成 DVM（数字电压表），接口 LAN / USB 标配、GPIB 选配。3000T 系列的带宽是购买后可通过软件升级的，100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz 五档依次可升，先按预算买低配、后面业务上来了再升级是一种常见做法。
选 3000T 还是 3000G，是这一档最常被问的问题。两者硬件平台相同，差别在功能授权：3000G 把 8 项在 3000T 上要额外付费的功能改成了标配——波形与测量直方图、内置波形发生器、I²C/SPI/UART/I²S/USB-PD 触发解码、模板限制测试、测量限制测试、频率响应分析（Bode 图）、增强 HDTV 视频分析、LAN/VGA 连接模块。所以如果上面这些功能你都要用，新机直接上 3000G 更划算；如果主要做常规波形观测、电源纹波、时序测量，DSOX3054T 的二手价格优势就很明显。
典型应用：开关电源纹波与环路响应测试、嵌入式时序与总线调试、电机驱动与逆变器波形观测、产线功能测试工位、高校实验室教学。3000T 系列在市场上保有量大、二手货源好找，后期加购同系列机器或补选件都比较方便。
冠汇仪器提供该型号的全新/二手设备销售、租赁、维修、回收服务。
技术参数
| 型号 | DSOX3054T |
|---|---|
| 所属系列 | Keysight 3000T X 系列（DSOX/MSOX 30xT，共 20 款） |
| 带宽 | 500 MHz（五档软件可升级：100/200/350/500 MHz / 1 GHz） |
| 模拟通道 | 4 |
| 采样率 | 5 GSa/s（半通道）/ 2.5 GSa/s（全通道） |
| 存储深度 | 4 Mpts（半通道）/ 2 Mpts（全通道），标配分段内存 |
| 波形更新率 | > 1,000,000 wfms/s |
| 垂直分辨率 | 8 bit（平均模式 12 bit） |
| 输入阻抗 / 灵敏度 | 1 MΩ / 50 Ω；1 mV–5 V/div |
| 显示屏 | 8.5 英寸电容触控 |
| 触发特性 | Zone Touch Trigger 区域触摸触发 |
| 标配功能 | 高级数学运算、集成 DVM、500 MHz 无源探头 |
| 接口 | LAN / USB 标配，GPIB 选配 |
| 带宽升级 | 支持软件升级（购买后按需升档） |
| 与 3000G 差异 | 8 项功能在 3000T 为选配，3000G 为标配 |
| 状态 | 在售（已被 3000G 取代主推位置） |
| 同系列兄弟型号 | DSOX3052T（2 通道）、MSOX3054T（4+16 数字通道） |
核心功能
- 500 MHz / 4 通道，半通道采样率 5 GSa/s，存储深度 4 Mpts
- 8.5 英寸电容触控 + Zone Touch Trigger 区域触摸触发，抓偶发异常快
- 波形更新率 > 1,000,000 wfms/s，同价位捕获能力强
- 带宽支持购买后软件升级，100 MHz 起可逐档升到 1 GHz
- 标配高级数学、集成 DVM 与 500 MHz 无源探头
- 3000T 系列市场保有量大，二手货源好找、后续加购方便
