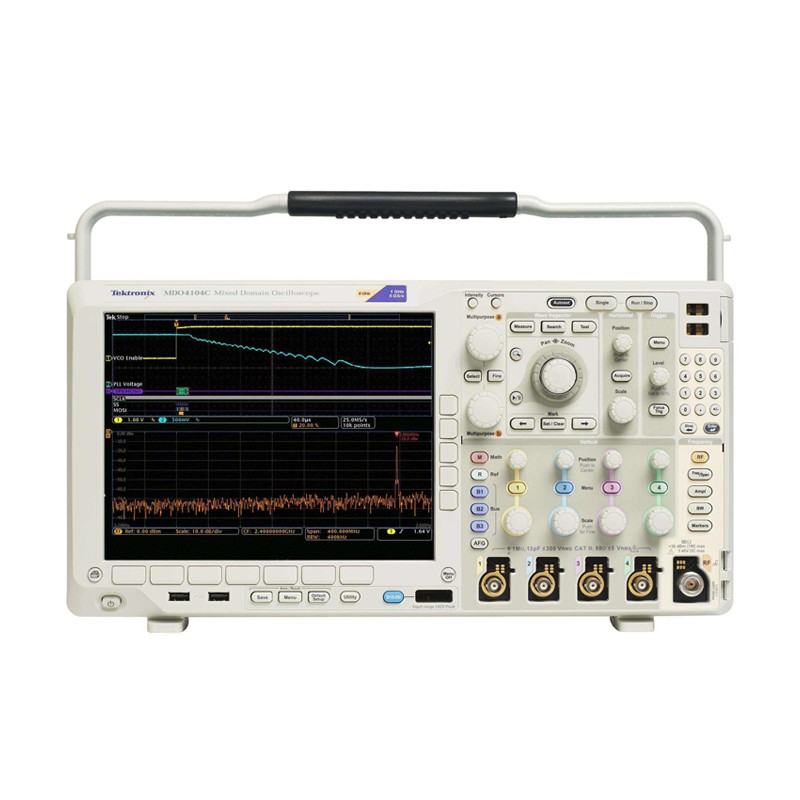

Tektronix MDO4054C 混合域示波器
产品简介
Tektronix 泰克 MDO4054C 是 MDO4000C 系列的混合域示波器，4 个模拟通道、500 MHz 带宽，所有通道采样率 2.5 GS/s，记录长度 20 M 点（比 MDO3000 的 10 M 翻倍）。所谓混合域，是把示波器、频谱分析仪、逻辑分析仪、协议分析仪、任意函数发生器和 DVM/频率计六种能力集成在一台机器上，做嵌入式系统调试时不用在几台仪器之间来回搬探头。
选配关系是 MDO4000C 和 MDO3000 最大的不同：它的频谱分析仪是纯选配，裸机不带频谱功能——要装 MDO4SA3（9 kHz–3 GHz）或 MDO4SA6（9 kHz–6 GHz）才有，而且这两项需要泰克服务中心安装 + 校准，不是软件 key。同理，16 路数字通道要装 MDO4MSO、任意函数发生器要装 MDO4AFG。DVM 和频率计是免费的，官网注册后即可解锁。所以一台选件齐全的 MDO4054C 和一台裸机，实际能力差别非常大。
带宽是出厂锁定的，这是第二个要注意的点：买的是 200/350/500 MHz 还是 1 GHz 就是哪个，不能像新一点的 3 系 MDO 那样软件随便升档，后续升级必须走服务中心拆机换前端 + 重新校准（选件编号 MDO4BW 系列）。所以选型号时要把带宽一次选到位。
接口与显示：USB 2.0 host/device、LAN（LXI-C）、视频输出、Aux I/O 齐全，但没有内置 GPIB，需要 GPIB 联机要另配 USB-GPIB 适配器。显示屏是 9 英寸 800×480 非触控，传统旋钮加按键操作。标配 TPP 系列无源探头，每个模拟通道一支，带宽匹配到 500 MHz 或 1 GHz（3.9 pF 容性负载）。FastAcq 模式下波形捕获率超过 270,000 wfms/s。
状态方面：MDO4054C 已正式停产，泰克官方推荐替代是 4 系列 MSO（MSO44 / MSO46 及 B 版）。二手市场上 MDO4054C 流通量仍然很大，是高端四通道混合域的主力二手机型，性价比明显高于新机。停产前美站 Base Price 参考为 US $14,800（裸机，不含选件）。
冠汇仪器提供该型号的全新/二手设备销售、租赁、维修、回收服务。
技术参数
| 型号 | MDO4054C |
|---|---|
| 所属系列 | Tektronix MDO4000C 混合域示波器系列 |
| 模拟通道 | 4（全系统一） |
| 带宽 | 500 MHz（出厂锁定，升级需服务中心拆机校准） |
| 采样率 | 2.5 GS/s（所有通道） |
| 记录长度 | 20 M 点（所有通道） |
| 波形捕获率 | > 270,000 wfms/s（FastAcq 模式） |
| 显示屏 | 9 英寸 800×480，非触控（旋钮 + 按键） |
| 集成能力 | 示波器 + 频谱分析仪（选配）+ 逻辑分析仪（选配）+ 协议分析（选配）+ AFG（选配）+ DVM/频率计（免费） |
| 频谱选件 | MDO4SA3：9 kHz–3 GHz；MDO4SA6：9 kHz–6 GHz（需服务中心安装 + 校准） |
| 数字通道选件 | MDO4MSO：16 路数字通道（含 P6616 逻辑探头） |
| AFG 选件 | MDO4AFG：50 MHz、250 MS/s、128k 任意波记录 |
| 串行分析模块 | DPO4EMBD / COMP / AUTO / AUDIO / AERO / USB / ENET 等（前缀 DPO4-） |
| 接口 | USB 2.0 host/device、LAN（LXI-C）、视频输出、Aux I/O（无内置 GPIB） |
| 标配探头 | TPP 系列无源探头，每通道一支（500 MHz 或 1 GHz） |
| 状态 | 已停产（官方替代：4 系列 MSO，即 MSO44 / MSO46） |
| 同系列兄弟型号 | MDO4024C（200 MHz）、MDO4034C（350 MHz）、MDO4104C（1 GHz） |
核心功能
- 4 通道 500 MHz，20 M 点记录长度，FastAcq 捕获率 > 270,000 wfms/s
- 六合一混合域架构，一台机器覆盖时域与频域联合调试
- 频谱可达 3 GHz（MDO4SA3）或 6 GHz（MDO4SA6），做 EMI 预判和无线调试方便
- 16 路数字通道 + 多种串行协议触发解码，嵌入式总线调试一站搞定
- 标配 TPP 无源探头每通道一支，3.9 pF 容性负载
- 停产机型，二手流通量大，四通道混合域机型
