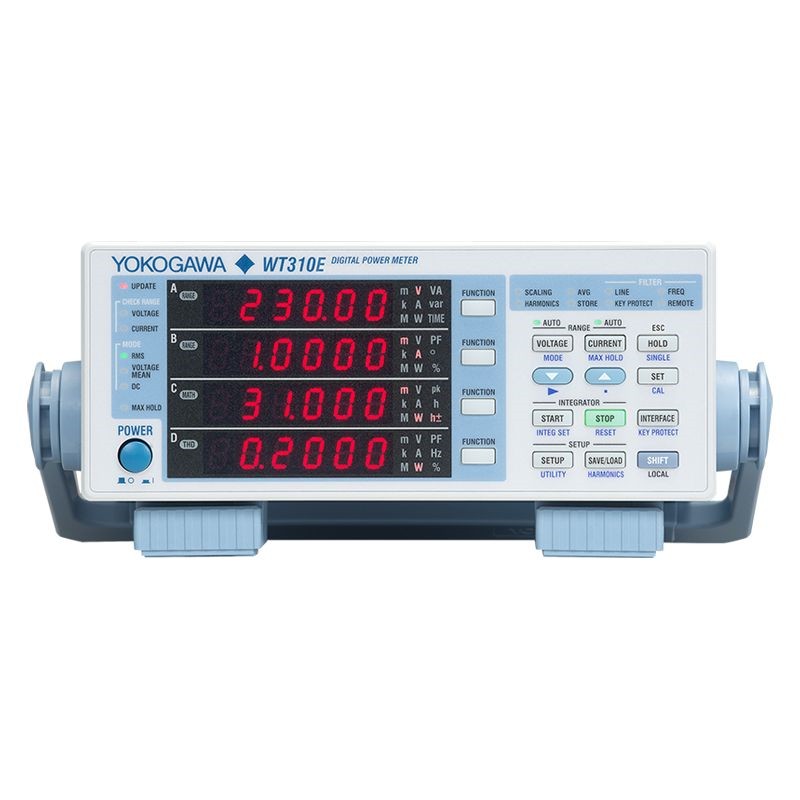

Yokogawa WT300E 数字功率计（功率分析仪）
产品简介
Yokogawa WT300E 是横河电机的第五代数字功率计（也常被称为功率分析仪），2015 年发布，半机架紧凑机身，按输入单元数量分为 WT310E（单相）、WT310EH（单相大电流）、WT332E（2 单元）、WT333E（3 单元）四款机型。全系列基本功率精度为 ±(0.1% 读数 + 0.05% 量程)，电压直接输入最高 600 V，带宽覆盖 DC 与 0.1 Hz–100 kHz。
四款的差别不在精度，而在能同时测几路、能测多大电流：WT310E 是单相机型，电流量程 5 mA–20 A 共 12 档，最小可测到约 50 µA，功率分辨率最高 100 µW，是待机功耗测试（IEC62301 / EN50564）的常配机型；WT310EH 同为单相但走大电流路线，1–40 A 共 6 档、可直接测 40 Arms，测电磁炉、汽车 DC 驱动和电池时不用再外挂电流传感器；WT332E 有 2 个输入单元，适合分相电路和电机两相效率，也能同时测一路输入一路输出直接算效率；WT333E 有 3 个输入单元，覆盖三相三线 / 三相四线，是工业设备能耗测试的主力。
全系列标配 USB，GPIB 与 RS-232 出厂二选一（后缀 -C1 / -C2），以太网需选 /C7（带 Modbus/TCP 与 VXI-11），产线上要接 PLC 或无纸记录仪的话，再配 D/A 输出选件即可（WT310E / WT310EH 为 /DA4 四通道，WT332E / WT333E 为 /DA12 十二通道）。谐波与 THD 分析需要 /G5 选件，最高可做到 50 次谐波；做波形显示同样依赖 /G5。随机附带 WTViewerFreePlus 软件做数据采集与报表，PCM 待机功耗软件免费提供。
WT300E 是横河 WT300（2016 年停产）、WT210 / WT230（2013 年停产）等老机型的后续机型，目前仍在销售，老设备做升级替换时可以平滑过渡。冠汇仪器供应 WT300E 系列的全新与二手货源，同时提供租赁、维修与回收服务，具体型号库存与报价请联系我们确认。
技术参数
| 品牌 | Yokogawa（横河电机） |
|---|---|
| 系列 | WT300E 数字功率计 / 功率分析仪 |
| 可选型号 | WT310E（单相）、WT310EH（单相大电流）、WT332E（2 单元）、WT333E（3 单元） |
| 基本功率精度（50/60Hz） | ±(0.1% of reading + 0.05% of range) |
| 电压直接输入 | 最大 600 V |
| 电流量程 | 视型号而定，最小 5 mA 档（WT310E）至 40 A 档（WT310EH） |
| 带宽 | DC、0.1 Hz–100 kHz（WT310EH 为 DC、0.1 Hz–20 kHz） |
| 数据更新速率 | 最快 100 ms（最高 10 读数/秒） |
| 采样率 | 约 100 kS/s |
| 积分功能 | ±Wh / ±Ah，最长 10,000 小时 |
| 同时测量项目 | U / I / P / Freq / 积分(±) / 谐波 / THD（最多 200 项） |
| 接口 | USB 标配；GPIB(-C1) 或 RS-232(-C2) 出厂二选一；以太网 /C7 选件 |
| 选件 | /C7 以太网、/G5 谐波、/EX1·/EX2 外部传感器、/DA4（310E·310EH）、/DA12（332E·333E） |
| 外形 | 半机架紧凑型（half-rack） |
| 发布时间 | 2015-08-25（第五代） |
| 随机软件 | WTViewerFreePlus、PCM（免费）、GA10 |
核心功能
- 一个系列覆盖单相到三相，按输入单元数选型，不用为多余通道买单
- 全系列基本功率精度 ±(0.1% 读数 + 0.05% 量程)，测量口径一致
- 带宽 DC·0.1Hz–100kHz，工频到高频开关电源都能测
- WT310E 5mA 档功率分辨率最高 100µW，适合待机功耗与微小电流测量
- WT310EH 可直接测 40 Arms，大电流场景无需外置电流传感器
- 半机架紧凑机身，支持 /C7 以太网与 Modbus/TCP，便于接入产线系统
