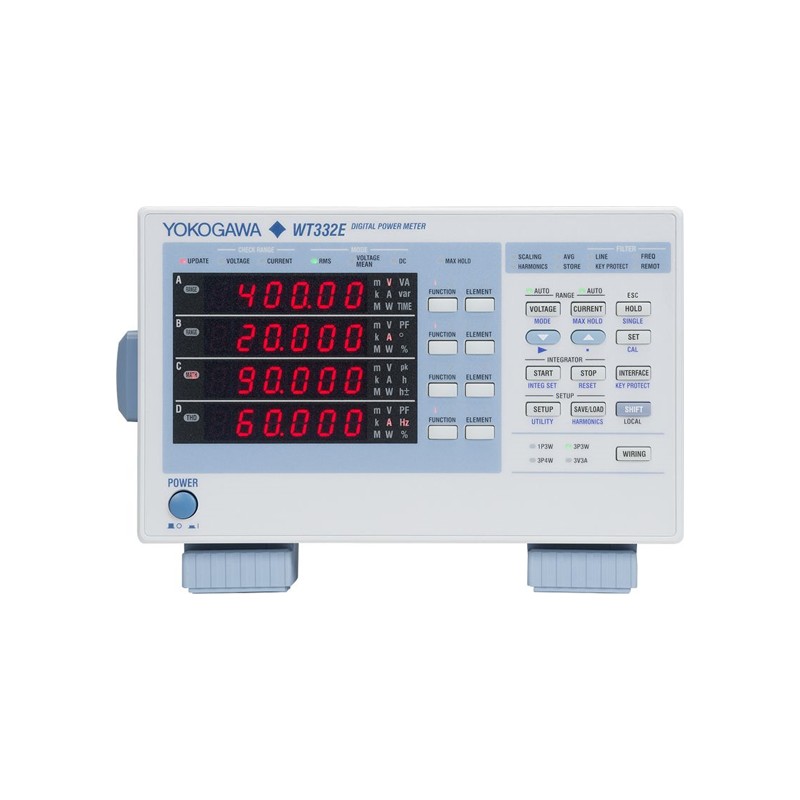

Yokogawa WT332E 双通道功率分析仪 - 销售/租赁/维修/回收
WT300E 系列 | 2 输入单元 | 0.5–20A | 100 kHz
别称：WT332E、Yokogawa WT332E、横河WT332E、WT332E功率计、WT332E功率分析仪、横河两通道功率计
产品简介
横河 Yokogawa WT332E 是 WT300E 系列双输入单元功率计，每个单元电流量程 0.5–20 A 共 6 档，电压直接输入最高 600 V，带宽 DC、0.1 Hz–100 kHz，基本功率精度 ±(0.1% 读数 + 0.05% 量程)。两路可同时测量并直接给出效率，适合输入输出效率、分相电路与两相电机测试。冠汇仪器提供该型号的销售、租赁、维修、回收服务，租赁按月计费，长租更优惠。
技术参数
| 型号 | WT332E |
|---|---|
| 所属系列 | Yokogawa WT300E 数字功率计 |
| 输入单元数 | 2 |
| 电流量程（直接输入） | 0.5–20 A，6 档（每单元） |
| 电压直接输入 | 最大 600 V |
| 带宽 | DC、0.1 Hz–100 kHz |
| DC 精度 | 约 ±(0.1% 读数 + 0.2% 量程) |
| 峰值因数 | CF 最高 300（CF=6A 模式最大显示 280%） |
| D/A 输出选件 | /DA12（12 通道，±5 V） |
| 基本功率精度（50/60Hz） | ±(0.1% of reading + 0.05% of range) |
| 功率因数影响（λ=0，45–66Hz） | ±0.1% of S（视在功率） |
| 电压直接输入 | 最大 600 V |
| 数据更新速率 | 最快 100 ms（最高 10 读数/秒） |
| 采样率 | 约 100 kS/s |
| 频率测量 | 2 通道（电压 & 电流） |
| 积分功能 | ±Wh / ±Ah，最长 10,000 小时，积分时自动量程 |
| 同时测量项目 | U / I / P / Freq / 积分(±) / 谐波 / THD（最多 200 项） |
| 接口（标配） | USB |
| 通信接口（出厂二选一） | GPIB（-C1）或 RS-232（-C2） |
| 以太网选件 | /C7（含 Modbus/TCP、VXI-11） |
| 外部电流传感器选件 | /EX1（2.5/5/10 V）或 /EX2（50 mV–2 V），二选一 |
| 谐波测量选件 | /G5（最高 50 次，波形显示也需 /G5） |
| 峰值因数 | 动态输入能力 CF 最高 300 |
| 外形 | 半机架紧凑型（half-rack） |
| 配套软件 | WTViewerFreePlus、PCM 待机功耗软件、GA10（选配） |
核心功能
- 2 个输入单元，可同时测两路并直接给出效率等比值
- 每单元 0.5–20A 共 6 档电流量程，电压直接输入最高 600V
- 基本功率精度 ±(0.1% 读数 + 0.05% 量程)，与系列一致
- 带宽 DC·0.1Hz–100kHz，覆盖工频到高频开关电源
- /DA12 提供 12 通道模拟输出，多路数据可同时送记录仪
- 适合输入输出效率、分相电路、两相电机等双路测量场景
应用领域
电源输入输出效率测试
分相电路与两相电机效率测试
变频器与驱动系统测试
双路负载能耗对比
电机与压缩机测试
适用行业
电源行业
电机与工业控制
家电制造
新能源
第三方检测
设备状态
常见问题
2 个输入单元能测什么？
最直接的用法是效率测试：一路接输入、一路接输出，仪器直接算出效率，不用两块表凑数据。此外还可用于分相电路、两相电机，以及需要同时比较两路功耗的场合。每单元电流量程 0.5–20 A、电压最高 600 V。
WT332E 和 WT333E 怎么选？
看被测设备是几相。WT332E 有 2 个输入单元，适合单相双路（输入输出效率）、分相和两相电机；WT333E 有 3 个输入单元，覆盖三相三线和三相四线，是工业三相设备的选择。如果是标准三相设备，直接上 WT333E，2 单元接不了三相四线。
/DA12 的 12 通道模拟输出有什么用？
D/A 输出可以把测量结果以 ±5 V 模拟量实时送到无纸记录仪或数据采集系统，适合需要长时间记录多路数据、或要把功率数据并入产线监控系统的场合。WT332E / WT333E 是 /DA12（12 通道），WT310E / WT310EH 是 /DA4（4 通道）。
WT332E 可以租赁吗？
可以。提供销售，同时支持租赁（按月计费，长租更优惠，不接受按天短租）、维修和回收。效率测试类项目按周期租用的情况较多。
