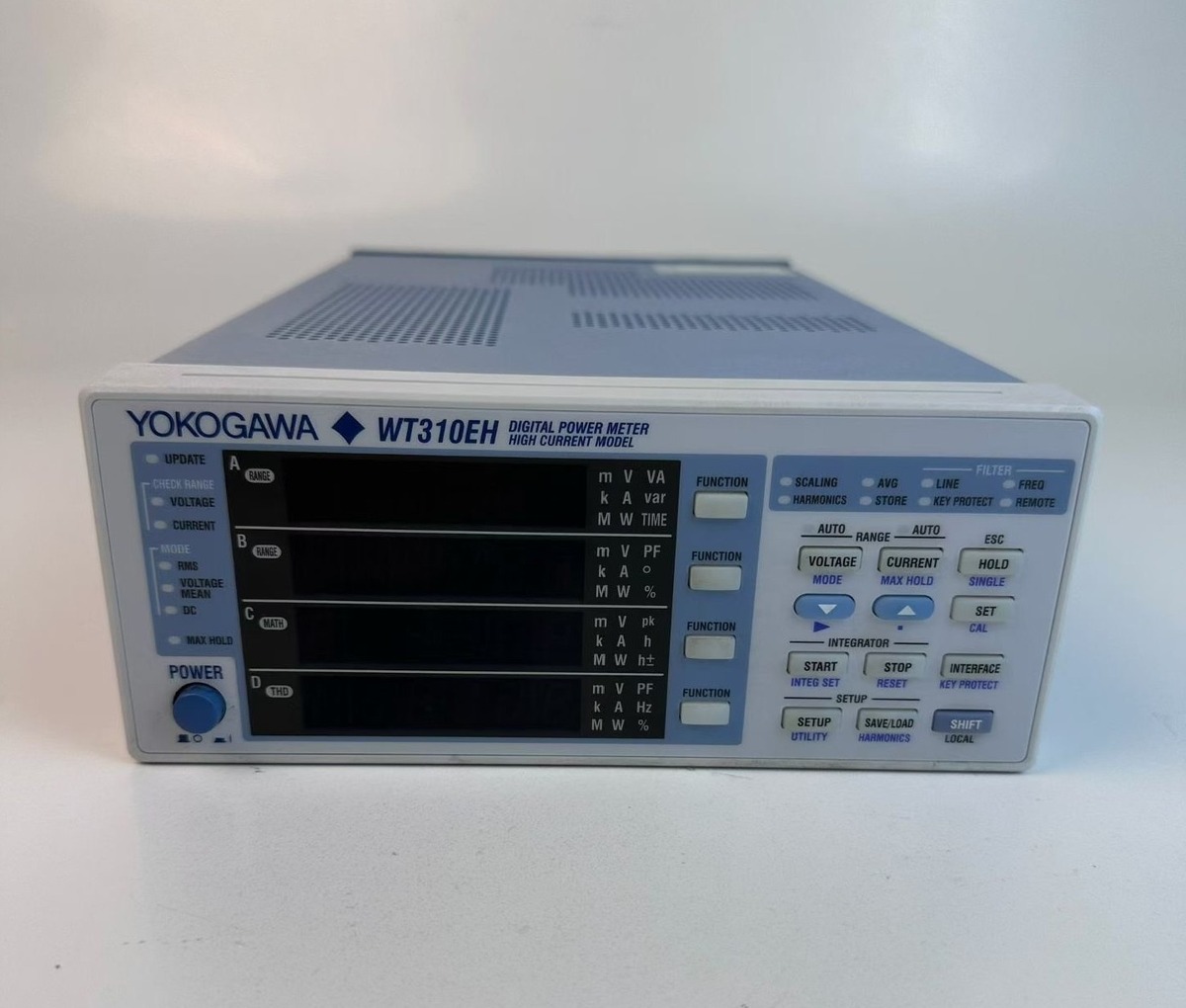

Yokogawa WT310EH 单相大电流功率分析仪 - 销售/租赁/维修/回收
WT300E 系列 | 单相 1 单元 | 1–40A 直测 | 20 kHz
别称：WT310EH、Yokogawa WT310EH、横河WT310EH、WT310EH功率计、WT310EH功率分析仪、横河大电流功率计
产品简介
横河 Yokogawa WT310EH 是 WT300E 系列单相大电流功率计，电流量程 1–40 A 共 6 档，40 Arms 可直接输入、无需外置电流传感器，电压最高 600 V，带宽 DC、0.1 Hz–20 kHz，基本功率精度 ±(0.1% 读数 + 0.05% 量程)，积分最长 10,000 小时，适合电磁炉、汽车 DC 驱动与电池充放电测试。冠汇仪器提供该型号的销售、租赁、维修、回收服务，租赁按月计费，长租更优惠。
技术参数
| 型号 | WT310EH |
|---|---|
| 所属系列 | Yokogawa WT300E 数字功率计 |
| 输入单元数 | 1（单相 / 大电流型） |
| 电流量程（直接输入） | 1–40 A，6 档（直测 40 Arms） |
| 电压直接输入 | 最大 600 V |
| 带宽 | DC、0.1 Hz–20 kHz |
| DC 精度 | 约 ±(0.1% 读数 + 0.2% 量程)，合计约 0.5%（较标准机型偏低） |
| 峰值因数 | CF 最高 300（20 A 档最大显示 220%） |
| D/A 输出选件 | /DA4（4 通道，±5 V） |
| 基本功率精度（50/60Hz） | ±(0.1% of reading + 0.05% of range) |
| 功率因数影响（λ=0，45–66Hz） | ±0.1% of S（视在功率） |
| 电压直接输入 | 最大 600 V |
| 数据更新速率 | 最快 100 ms（最高 10 读数/秒） |
| 采样率 | 约 100 kS/s |
| 频率测量 | 2 通道（电压 & 电流） |
| 积分功能 | ±Wh / ±Ah，最长 10,000 小时，积分时自动量程 |
| 同时测量项目 | U / I / P / Freq / 积分(±) / 谐波 / THD（最多 200 项） |
| 接口（标配） | USB |
| 通信接口（出厂二选一） | GPIB（-C1）或 RS-232（-C2） |
| 以太网选件 | /C7（含 Modbus/TCP、VXI-11） |
| 外部电流传感器选件 | /EX1（2.5/5/10 V）或 /EX2（50 mV–2 V），二选一 |
| 谐波测量选件 | /G5（最高 50 次，波形显示也需 /G5） |
| 峰值因数 | 动态输入能力 CF 最高 300 |
| 外形 | 半机架紧凑型（half-rack） |
| 配套软件 | WTViewerFreePlus、PCM 待机功耗软件、GA10（选配） |
核心功能
- 单相大电流专用，1–40A 共 6 档，40 Arms 直接输入无需外置传感器
- 省掉电流互感器或分流器，接线更简单也少一道误差来源
- 基本功率精度 ±(0.1% 读数 + 0.05% 量程)，与系列保持一致
- 适合 IH 电磁炉、汽车 DC 驱动、电池充放电等大电流单相设备
- 积分最长 10,000 小时，适合电池容量与长时间能耗累计
- 半机架机身，支持 /C7 以太网与 /DA4 模拟输出，便于产线接入
应用领域
IH 电磁炉与大功率家电测试
汽车 DC 驱动系统测试
电池充放电与容量测试
大电流单相设备能耗评估
产线大功率单相产品检测
适用行业
家电制造
汽车电子
电池与新能源
工业控制
第三方检测
设备状态
常见问题
WT310EH 测 40A 还需要外接电流传感器吗？
不需要。WT310EH 的电流直接输入量程是 1–40 A 共 6 档，40 Arms 可以直接接入测量，省掉了外置电流互感器或分流器，既少一道误差来源也简化了接线。除非被测电流超过 40 A，否则不用再配传感器。
WT310EH 的带宽为什么只有 20kHz？
这是大电流输入设计带来的取舍。WT310EH 把电流上限做到 40 Arms，带宽相应收到 DC·0.1Hz–20kHz，而 WT310E 是 100 kHz。如果您的被测信号频率较高（比如高频开关电源），选 WT310E 更合适；如果是工频或低频大电流场景（电磁炉、电池、汽车 DC），20 kHz 完全够用。
WT310EH 和 WT310E 哪个更好？
不是高低配关系，是电流区间不同。WT310E 走微小电流与高分辨率（5mA–20A、功率分辨率 100µW、带宽 100kHz），适合待机功耗和小功率设备；WT310EH 走大电流（1–40A 直测、带宽 20kHz），适合电磁炉、电池、汽车 DC 驱动。按被测设备的电流大小和频率范围选即可。
WT310EH 可以租赁吗？
可以。提供销售，同时支持租赁（按月计费，长租更优惠，不接受按天短租）、维修和回收。大电流功率计在电磁炉、电池测试项目里常按项目周期租用。
